一、產品概述：

Z41H、Z41W手動法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

二、產品特點：

（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。

（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。

（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。

（4）水錘現象不易產生。原因是關閉時間長。

（5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。

（6）結構長度(系殼體兩連接端面之間的距離)較小。

（7）密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。

（8）價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。

（9）形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。

三、執行標準：

1、設計規范：GB/T 12234

2、結構長度：GB/T 12221

3、連接法蘭：JB/T 79

4、試驗與檢驗：JB/T 9092

5、壓力/溫度：GB/T 9131

6、產品標識：GB/T 12220

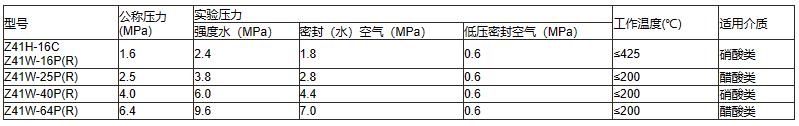

四、主要性能規范：
